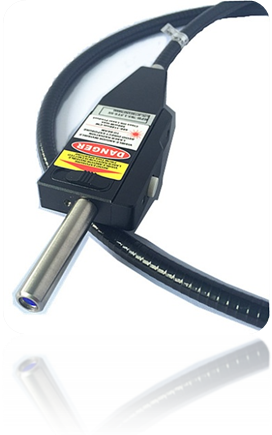

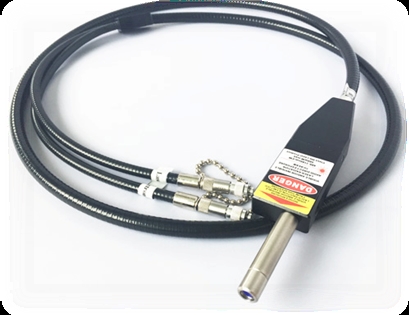

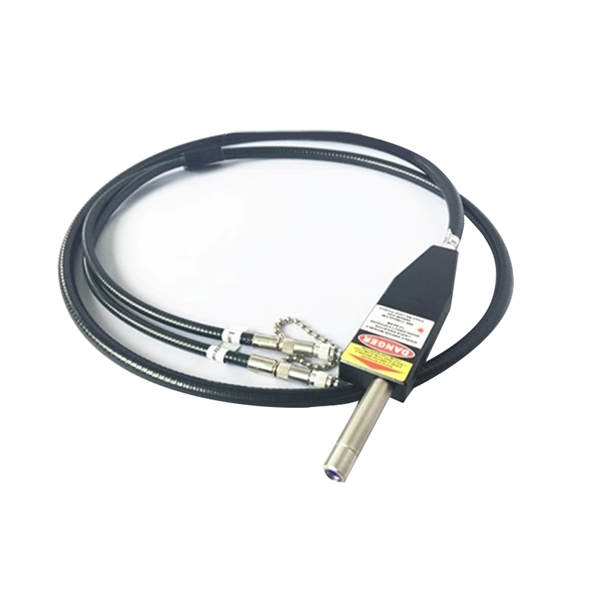

RPB-785 拉曼探头系列
RPB-785 拉曼探头系列

RPB-785拉曼探头系列,隶属于785nm激光诱导拉曼光谱系列,该系列探头通过与785nm半导体激光器和光纤光谱仪的结合使用,从而实现“拉曼光谱”测量。

相比传统红外探头需对样品前期处理、取样等繁琐过程,耗时耗力,难以满足客户对样品快速检测和原料无损的要求,RPB-785拉曼探头系列通过配备不同探头支架,可以针对形态分别为固体、液体或粉末状的样品进行快速、无损、精准检查。

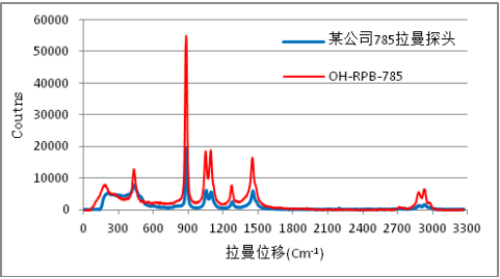

拉曼光谱与其他商业探头对比图:

图:乙醇拉曼谱图

对 比 说 明:

Ø         检测样品为放置于12.5mm×12.5×45mm比色皿中的酒精

Ø         红色谱线为RPB-785拉曼探头系列中某款产品获取的拉曼光谱

Ø         实验中积分时间统一为5s,采用相同配置的激光器和光谱仪

产品优势和特点:

快 速:优化产品设计,使该系列探头具有高效性能,保证每一项产品检测只需要几秒时间,大幅提高工作效率

专 业:该系列产品核心可适配光谱范围在150cm-1 4000cm-1,有效滤除瑞利信号,截止深度可实现>OD6

准 确:该系列探头灵明性好,同批次探头灵敏度优于同类探头,所探测到谱线能量更高、更精准

安 全:根据不同功能,RPB-785拉曼探头共有7款规格,每款规格产品装配工艺符合标准,确保使用的一致性

定 制:可根据客户要求,可为客户提供OEM定制服务

参数

如下参数均为参考,准确参数信息请参照《产品规格书》

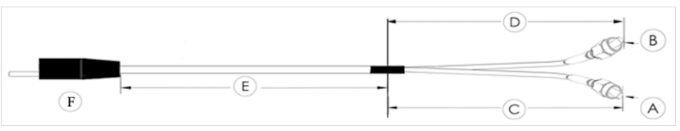

图:平面图





物理参数

RPB-785

尺寸mm

(编号F

主件:102×30×13

不锈钢探棒:45

出射光纤(编号A

105um芯径,VIS-NIR波段

接收光纤(编号B

200um芯径,VIS-NIR 波段

合束段铠甲规格

Φ8.5mmPVC黑色外铠,内部抹平金属双扣管

电线线束

N.A.

尾纤合束段(编号E

115cm

尾纤分束段(编号CD

30cm

激光器连接端

SMA905

光谱仪连接端

SMA905

光学参数



适用激光器波长

785nm

合束段耐受拉力

50N

滤光片截止深度

OD6

拉曼光谱范围

150cm-1 4000cm-1

探头工作距离

7.5 mm(标准)

探头出射耦合率

60% 70%

环境参数



工作/储存温度

0 60

工作/储存湿度

5% 80%

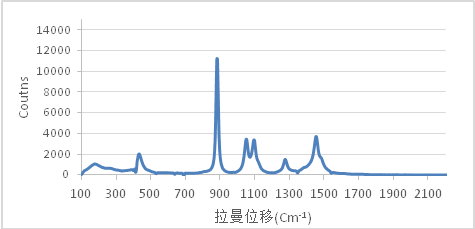

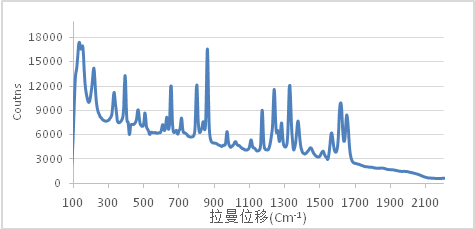

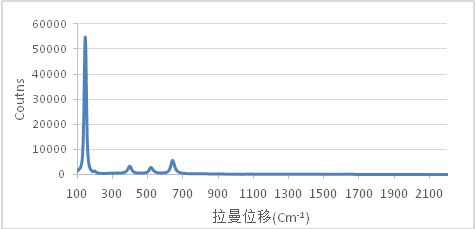

其他样品拉曼谱图(仅供参考)

积分时间:5s

激光功率:500mW

²        检测样品为放置于12.5mm×12.5×45mm比色皿中的酒精,在150cm-1的范围已经出现信号。

积分时间:5s

激光功率:500mW

积分时间:5s

激光功率:500mW

积分时间:5s

激光功率:500mW
